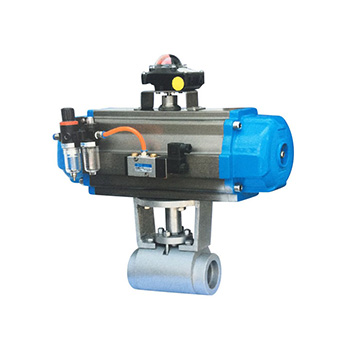

電站主蒸氣疏水用中小口徑金屬硬密封球閥（E系列）
主要性能參數
公稱通徑：DN15~DN100（NPS1/2~NPS4）
公稱壓力：PN16~76MPa Class（900Lb~4500Lb）
閥體材質：A105、A182-F22、A182-F91等
連接方式：焊接
工作溫度：-29~650℃（根據主體材料而定）
驅動方式：手動、氣動、電動、渦輪傳動
性能特點
※ 一體式閥體設計無處漏。
※ 防吹出閥桿設計
※ 閥座與球體配對超精研磨。
※ 蝶形彈簧預緊盤根設計。
※ 可實現遠程自動控制。
主要用途
主要用于電站高溫高壓工況主蒸汽管道，再熱段管道及輔汽母管的蒸汽疏水。
A、公稱通徑代號
B、閥類代號
| Q1 | 一片式金屬硬密封球閥（浮） |
| Q2 | 二片式金屬硬密封球閥（?。? |
| Q3 | 三片式金屬硬密封球閥（固） |
C、驅動方式代號
| S | 手動 |
| W | 渦輪傳動 |
| D | 電動 |
| Q | 氣動 |
| Y | 液動 |
D、公稱壓力級代號
用阿拉伯?dāng)?shù)字表示，其數值以兆帕（MPa）為單位的公稱壓力值10倍，磅級直接用磅級單位。
E、通徑形式代號
| B | 全通徑 |
| S | 縮徑 |
| T | 其他 |
F、閥體材料代號
| 01 | 25 | 15 | WCB |
| 02 | 1Cr5Mo | 16 | A217 WC5 |
| 03 | 15CrMo | 17 | A217 WC6 |
| 04 | 12Cr1Mo1V | 18 | A217 WC9 |
| 05 | 0Cr18Ni9(A182-F304) | 19 | CF8 |
| 06 | 0Cr17Ni12Mo2(A182-F316) | 20 | CF8M |
| 07 | 00Cr13Ni10(A182-F304L) | 21 | CF3 |
| 08 | 00Cr17Ni14Mo2(A182-F316L) | 22 | CF3M |
| 09 | A350 LF2 | 23 | A352 LCB |
| 10 | A350 LF3 | 24 | A352 LC3 |
| 11 | A350 LF5 | 25 | A352 LC1 |
| 12 | A350 LF9 | 26 | A352 LC2 |
| 13 | A182 F51 | 27 | 其他 |
| 14 | A182 F91 |
G、連接形式代號
| BW | 對焊 |
| SW | 承插焊 |
| RF | 光面法蘭連接 |
| RJ | 梯形槽面法蘭連接 |
| TH |
螺紋連接 |
樣圖：
主要外形尺寸：
|
DN |
L(mm) |
H(mm) |
||||
|
900~2500Lb |
4500Lb |
900~2500Lb |
4500Lb |
|||
|
SW |
BW |
SW |
BW |
|||
|
15 |
127 |
152 |
127 |
152 |
102 |
102 |
|
20 |
127 |
152 |
127 |
152 |
102 |
102 |
|
25 |
127 |
152 |
152 |
152 |
102 |
102 |
|
32 |
152 |
152 |
152 |
190 |
102 |
102 |
|
40 |
152 |
190 |
190 |
190 |
200 |
102 |
|
50 |
190 |
190 |
190 |
254 |
200 |
200 |
|
65 |
190 |
254 |
190 |
254 |
200 |
☆ |
|
80 |
|
305 |
|
305 |
☆ |
☆ |
|
100 |
|
343 |
|
343 |
☆ |
☆ |
注：1、☆處為非常規產品尺寸，此產品可根據用戶要求另行加工。 2、此種結構的閥門均為鍛鋼結構。
