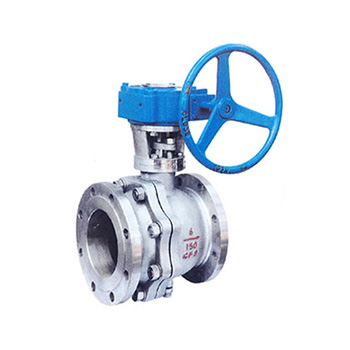

膠乳行業用自清理球閥(D系列)

  • 產品概述
  • 產品數據


性能特點

1、密封性能好，分體式雙偏心硬密封球閥在開關時，可以自動括除密封帶上的粘附的殘留物，保證密封帶的清潔和光滑。
2、磨損小，閥門開啟瞬間球閥和閥座便有間隙，接著在不解粗狀態下繼續打開。關閉時密封面先貼合，再契緊，而且越契越緊，這樣密封面無接觸磨損。
3、使用范圍廣，分體式雙偏心硬密封球閥密封副根據不同的工況條件，采用不同的密封副，適合不同工況要求。
4、分體式結構，便于拆開維護，節約成本。

主要用途

用于膠乳、高密聚乙烯、氧化鋁等行業介質易結垢、沉淀、粘附密封面類介質的輸送。


A、公稱通徑代號




B、閥類代號

Q1 一片式金屬硬密封球閥（浮）
Q2 二片式金屬硬密封球閥（?。?
Q3 三片式金屬硬密封球閥（固）


C、驅動方式代號



S 手動
W 渦輪傳動
D 電動
Q 氣動
Y 液動


D、公稱壓力級代號

用阿拉伯數字表示，其數值以兆帕（MPa）為單位的公稱壓力值10倍，磅級直接用磅級單位。

    E、通徑形式代號

B 全通徑
S 縮徑
T 其他



    F、閥體材料代號

01 25 15 WCB
02 1Cr5Mo 16 A217 WC5
03 15CrMo 17 A217 WC6
04 12Cr1Mo1V 18 A217 WC9
05 0Cr18Ni9(A182-F304) 19 CF8
06 0Cr17Ni12Mo2(A182-F316) 20 CF8M
07 00Cr13Ni10(A182-F304L) 21 CF3
08 00Cr17Ni14Mo2(A182-F316L) 22 CF3M
09 A350 LF2 23 A352 LCB
10 A350 LF3 24 A352 LC3
11 A350 LF5 25 A352 LC1
12 A350 LF9 26 A352 LC2
13 A182 F51 27 其他
14 A182 F91



    G、連接形式代號

BW 對焊
SW 承插焊
RF 光面法蘭連接
RJ 梯形槽面法蘭連接
TH 螺紋連接


樣圖：



        主要零件材質：
零件名稱 材料 備注
閥體 碳鋼 不銹鋼 合金鋼 根據不同工況
使用不同的密封副
WCB CF8、CF8M WC6
球體 WCB CF8、CF8M WC6
閥桿 2Cr13 OCr18Ni9、OCr17Ni12Mo2 1Cr5Mo
閥座 20# OCr18Ni9、OCr17Ni12Mo2 1Cr5Mo
填料 柔性石墨 聚四氟乙 PTFE 柔性石墨


產品性能規范：

零件名稱 DN15～800mm　 PN1/2～32
壓力等級 DN1.0～4.0MPa Class 150Lb～2500Lb
閥體材料 WCB、CF8、CF8Meic
適用介質 礦漿、膠乳、灰渣、粉塵、稠油、易結晶結疤以及含有少量顆粒介質等
適用溫度 碳鋼 ≤425℃ 不銹鋼 ≤200℃(腐蝕工況) 合金鋼 ≤540℃


主要外形尺寸：

DN L(mm) W(mm) H(mm)
1 1.6 2.5 4 1 1.6 2.5 4 1 1.6 2.5 4
40 165 165 165 165 200 200 200 200 217 217 217 217
50 178 178 178 178 200 200 200 200 230 230 230 230
65 190 190 190 190 200 200 200 200 245 245 245 245
80 203 203 203 203 200 200 200 200 252 252 252 252
100 229 229 229 229 300 300 300 300 272 272 272 272
125 254 254 254 254 300 300 300 300 294 294 294 294
150 267 267 267 267 300 300 300 300 317 317 317 317
200 292 292 292 292 305 305 305 305 380 380 380 380
250 394 394 394 394 400 400 450 450 440 440 440 440
300 419 419 419 419 450 450 700 700 485 485 485 485
350 550 550 550 406 406 800 562 562 562
400 600 600 600 600 646 646
450 615 615 700 700 840 840
500 670 670 800 800 980 980



DN L(mm) W(mm) H(mm)
150Lb 300Lb 10K 20K 150Lb 300Lb 10K 20K 150Lb 300Lb 10K 20K
1(1/2) 165 190 165 190 200 200 200 200 217 217 217 217
2 178 216 178 216 200 200 200 200 230 230 230 230
2(1/2) 190 241 190 241 200 200 200 200 245 245 245 245
3 203 283 203 283 200 200 200 200 252 252 252 252
4 229 305 229 305 300 300 300 300 272 272 272 272
5 254 381 254 381 300 300 300 300 294 294 294 294
6 267 403 267 403 300 300 300 300 317 317 317 317
8 292 502 292 502 305 305 305 305 380 380 380 380
10 533 568 533 568 400 450 400 450 440 440 440 440
12 610 648 610 648 450 750 450 750 485 485 485 485
14 686 686 406 406 562 562
16 762 762 600 600 646 646
18 864 864 700 700 840 840
20 914 914 800 800 980 980
